摇摆筛

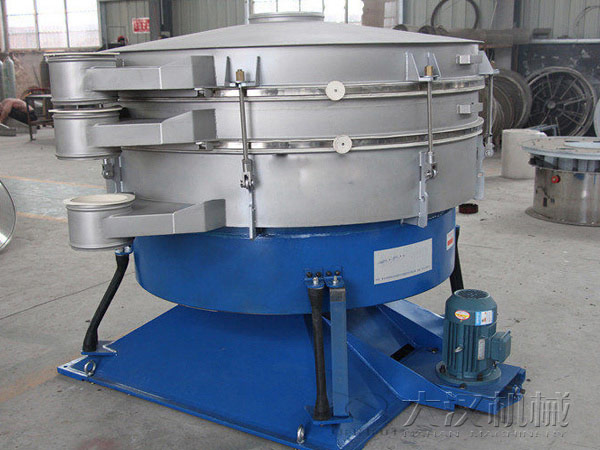

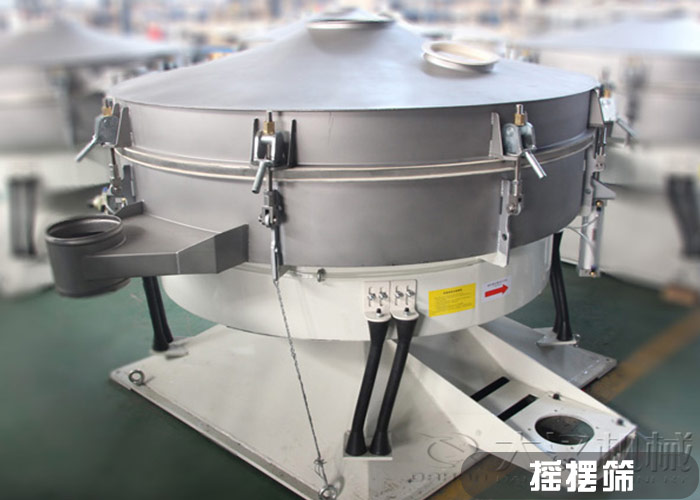

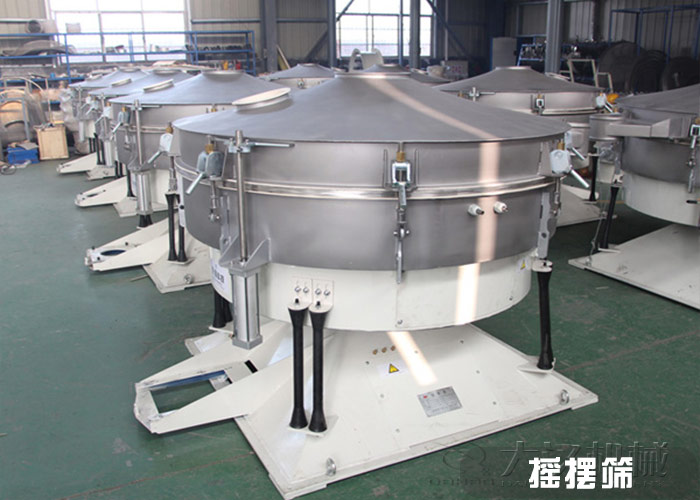

摇摆筛产品简介

摇摆筛是一款产量大、筛分精细的低频旋振筛，它模拟的人工手摇动作，使物料在筛面上呈渐开线螺旋轨迹扩散，筛分精度在90-95%，产量是普通振动筛的数倍。筛分方式比较柔和，所以能有效保护易碎颗粒和表面，运行时噪音比较低。可以组合1-5层筛网使用，筛分目数可以细至500目，就是28微米。（该数据为特定工况参考，实际请以现场试验为准）



摇摆筛产品特点

摇摆筛动力柔和，噪音低，可以灵活叠加至5层筛网，筛分物料精细，内置有弹跳球清网装置，不容易堵塞网孔产量更大，密封严实粉尘不外泄，保护工作环境。

模拟的人工手摇动作原理，方式柔和

高达5倍的单位面积产出；

可安装5层筛网，分离6级粒径，筛分效率高达90%-99%；

使用硅橡胶球、超声波等清网装置系统，筛孔不会堵塞，密闭除尘，操作安全；

加速度比振动筛低4-5倍，筛分零件寿命提高而维护减少；

噪音低<75分贝。优化重理均衡，地基动态负荷低。

（以上数据为特定工况参考，实际请以现场试验为准）

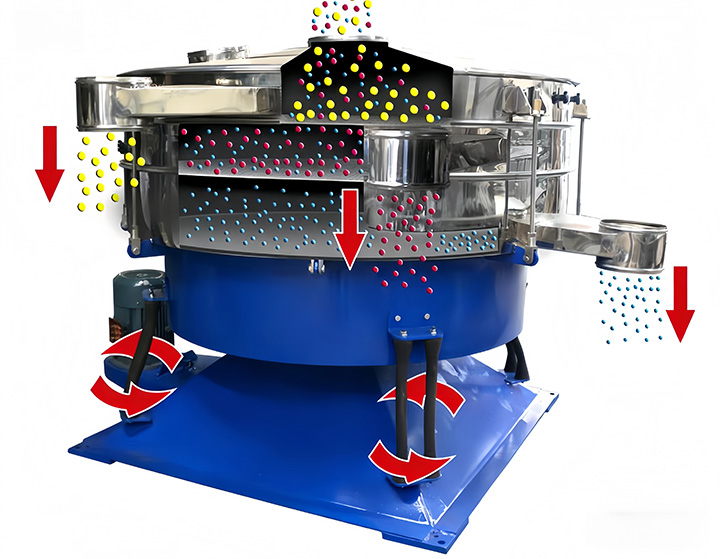

摇摆筛工作原理

摇摆筛是一种仿人工摇动的低频旋振筛，摇摆筛又称摇摆式振动筛、摇动筛、摇摆式旋振筛，该系列筛机不同于普通圆形振动筛做三维运动，而是借鉴人工筛选工作的“簸”和“箕”，筛分动作柔和不会对物料外形产生破坏，增加筛面有效筛分面积从而实现高精细的筛分目的。

运动为沿径向的位移和以此位移为轴的圆周运动的合成（螺旋运动），即可调节偏心距的激振器生产了非线性的三维运动，物料也产生同样的近似与手动摇摆动作，从而达到筛分的目的，再配合筛分附件可以达到更加理想的筛分效果，适用于圆球状，圆柱状，片状，乃至不规则形状，并且需要精密筛分的物料。

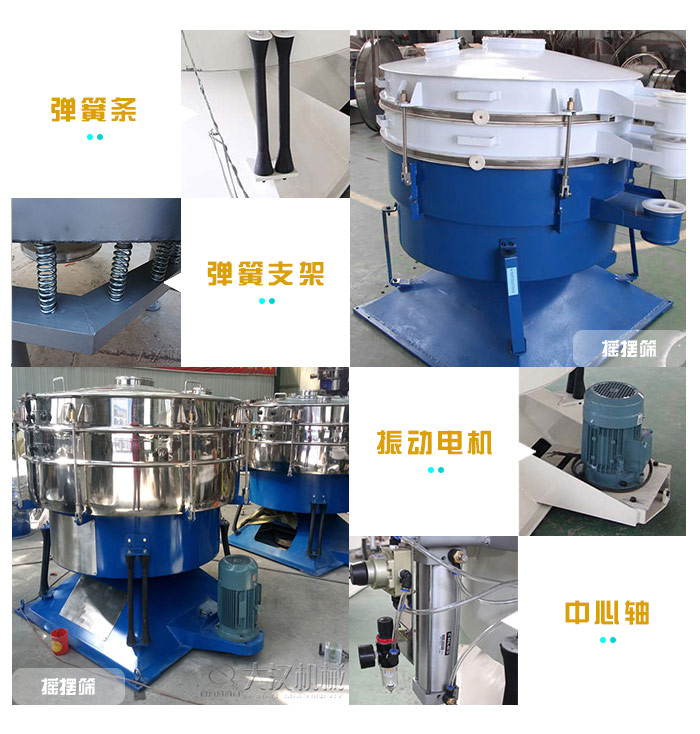

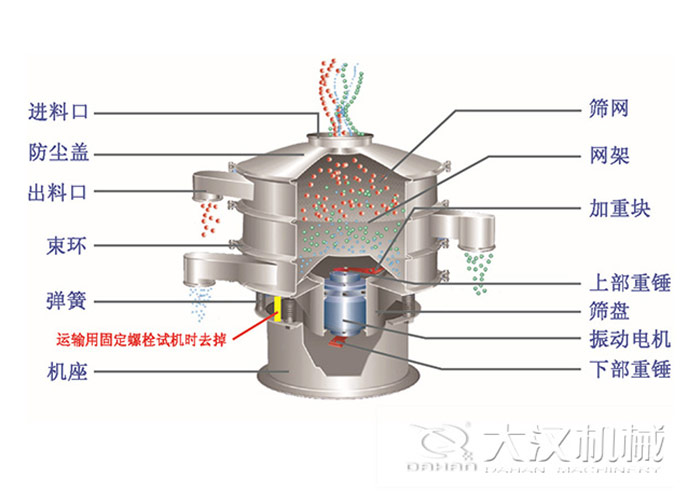

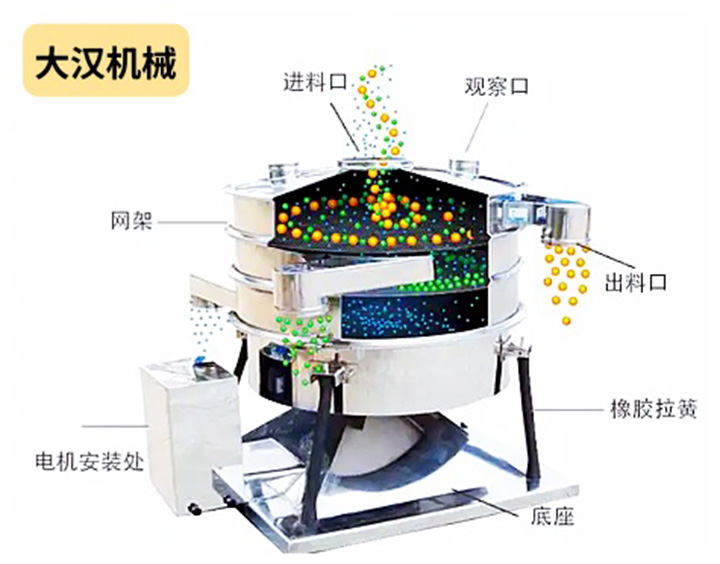

摇摆筛结构组成

摇摆筛的主要结构包括机架、筛箱、振动系统、电机、筛网、弹簧和减振装置。机架为整个设备提供支撑，确保稳定运行；筛箱是物料筛分的核心部件，内设多个筛层，适应不同物料的筛分需求；振动系统通过电机驱动，使筛箱产生三维振动，促使物料均匀筛分；筛网根据物料粒度选择合适的材质和孔径；弹簧和减振装置有效减少振动对设备外部的影响，保证设备的平稳运行。整个结构紧凑，操作简便，适应性强。

摇摆筛适用行业



摇摆筛广泛应用于筛分各种物料，包括矿石、砂石、煤粉、化肥、塑料颗粒、谷物、饲料、糖粉、盐粉、淀粉、石灰、泥土、药材、化肥、橡胶颗粒、陶瓷原料、铝土矿、食品粉末、木屑、活性炭、石英砂、颜料、橡胶粉、食品添加剂等。



摇摆筛技术参数

型号	有效筛分直径（mm）	有效筛分面积（㎡）	筛面斜角（°）	层 数（s）	功 率（kw）
GFBD-600	Φ600	0.21	0-10	1-5	0.75
GFBD-1000	Φ1000	0.66	0-10	1-5	1.1
GFBD-1200	Φ1200	0.98	0-10	1-5	2.2
GFBD-1600	Φ1600	1.81	0-10	1-5	4
GFBD-2000	Φ2000	2.80	0-10	1-5	5.5
GFBD-2400	Φ2400	4.15	0-10	1-4	5.5
GFBD-2600	Φ2600	5.31	0-10	1-4	5.5
GFBD-3200	Φ3200	7.50	0-10	1-4	11
