圆形振动筛

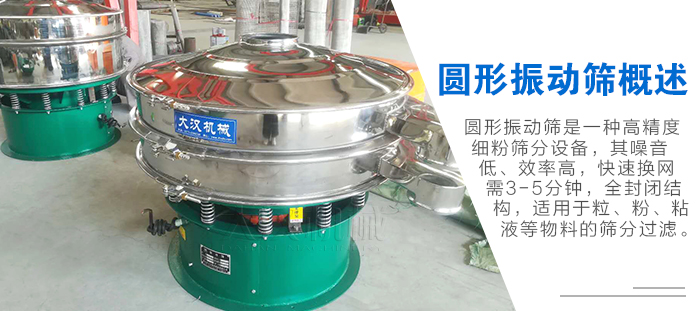

圆形振动筛概述

圆形振动筛是一种高精度细粉筛分设备，也叫旋振筛、三次元振动筛，外观为圆形，能单层或多层使用，可以加5层筛网，筛分效率高。其噪音低、效率高，快速换网需3-5分钟，全封闭结构，适用于粒、粉、粘液等物料的筛分过滤。

圆形振动筛工作原理

圆形振动筛是通过振动电机上下两端的偏心重锤形成一定的角度是筛体带动筛面做出水平，倾斜，垂直的三次元运动，在三次元运动的作用下，细粉物料会运动到料层的底部逐步透过筛网达到筛分等级的效果。

圆形振动筛特点

圆形振动筛能加5层筛网筛分精细，结构紧凑简单，换网维护、安装搬运方便，出料口可以360度旋转。密封性好，物料不外漏，有清网装置，一般物料不容易堵网。

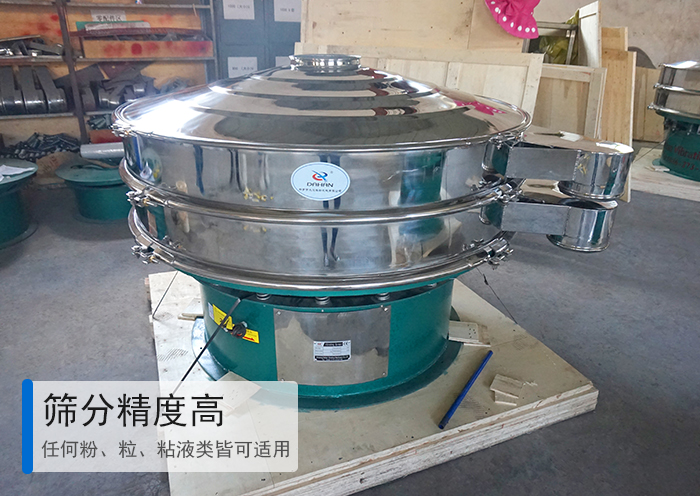

筛分精度高，效率高，粉、粒、粘液类皆可适用。

新型网架结构，筛网使用寿命长久，换网只需3-5分钟。

体积小不占空间，移动方便，出口可以360度任意调整。

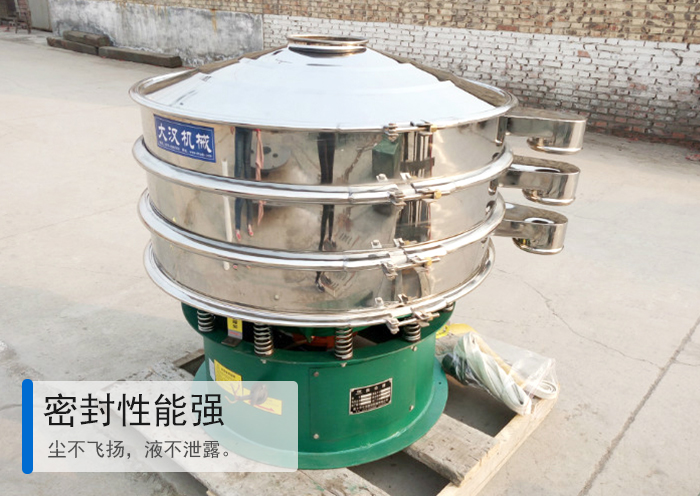

全密闭设计，尘不飞扬，液不泄露。

配有清网装置，网空不堵塞，筛分可至500目，过滤可达5μm。

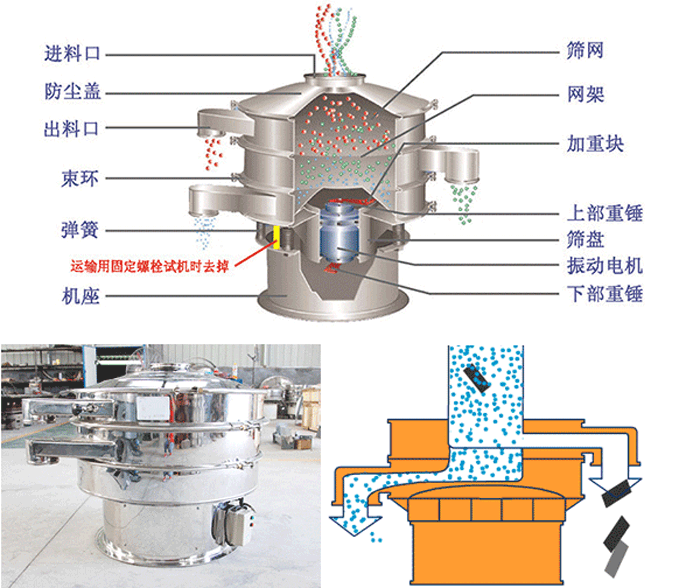

圆形振动筛结构组成

圆形振动筛是一种常用于粉末、颗粒、浆液物料筛分过滤的设备，其结构主要由电机、筛网、筛框、振动系统和弹簧等组成。电机通过偏心块和振动装置带动筛框产生三维振动，筛网则将物料按不同粒度分层。振动系统的设计确保了物料的有效筛分，且具有较好的稳定性和筛分效果。弹簧用于减震，确保设备的平稳运行。整个结构紧凑，操作简单。

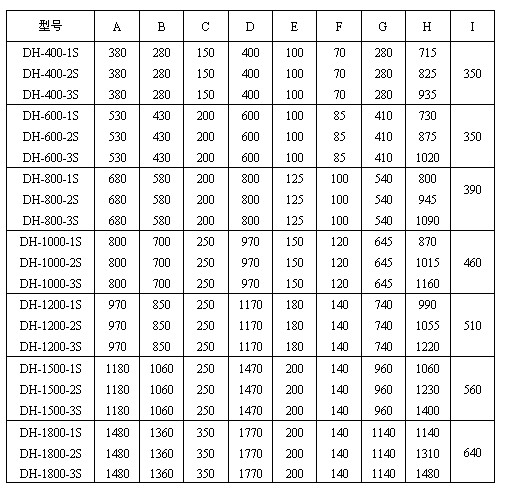

圆形振动筛技术参数

型 号	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直径mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
筛网面积m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
筛网规格（目）	2-500	2-500	2-500	2-500	2-500	2-500	2-500
进料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30	<Φ10	<Φ15	<Φ20
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效筛面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
层数	1-5	1-5	1-5	1-5	1-5	1-5	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3

什么叫圆形振动筛？

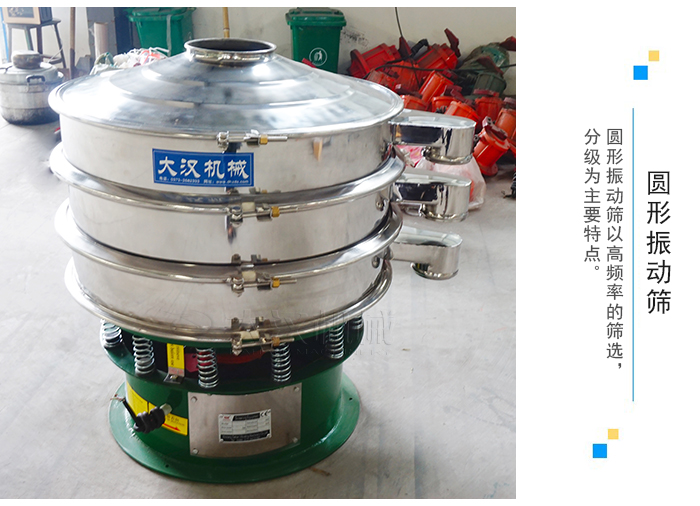

圆形振动筛物料在运作过程中做圆形的轨迹运动，是用来筛分精细物料的设备，其圆形振动筛以高频率的筛选，分级为主要特点。

圆形振动筛的使用方法

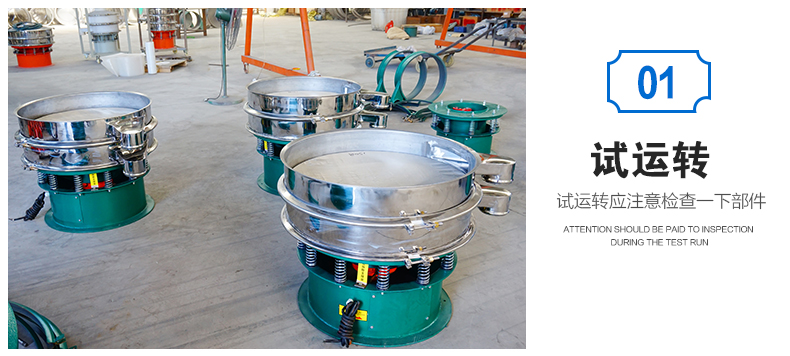

运行前，进行一次试运转。试运转应注意检查一下项目：

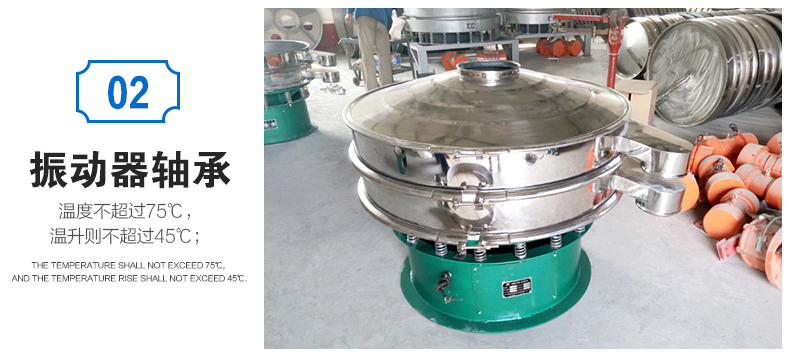

检查振动器轴承温度，温度不超过75℃，温升则不超过45℃；

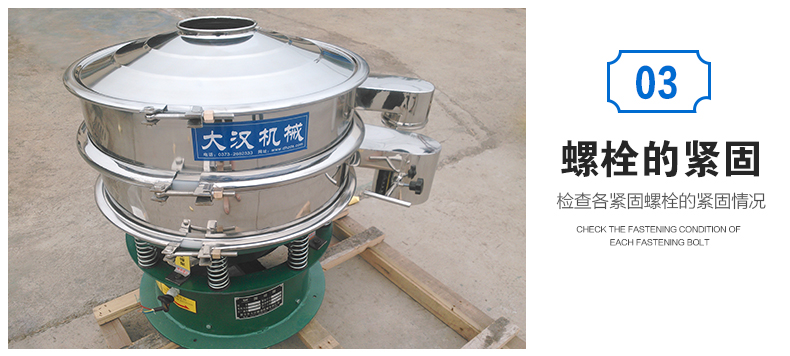

检查各紧固螺栓的紧固情况，发现松动是，及时拧紧。

圆形振动筛试运转无其他异常，方可投入生产。筛机哎投入生产后的前两周，每周将各处的紧固螺栓紧固一遍，之后一个月紧固一次。

圆形振动筛的使用与维护

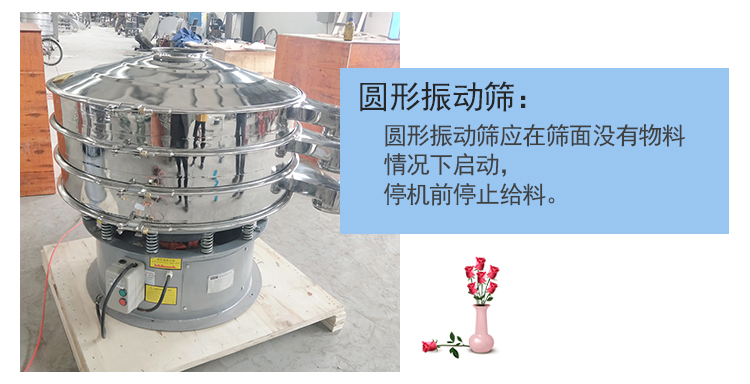

圆形振动筛应在筛面没有物料情况下启动，避免带料开机，筛机运转平稳之后进行给料；

停机前停止给料，等待筛面物料排出后再停机；

工作工作中时常观察圆形振动筛的筛机运转情况，如发现异常或者异响时，及时停机检查，找出原因，排除故障后在进行筛分工作；

大汉机械温馨提醒：振动器在使用半年后，检查润滑脂的情况，如发现变干或者有硬块时，及时清洗更换新的润滑油，轴承每年清洗检查一次即可。
