三次元振动筛

三次元振动筛产品简介



大汉三元旋振筛，由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹。

三次元振动筛产品特点

1、换网方便快捷，箱体采用全封闭构造，拥有快速束环设计，是一种高精度细分筛分机械。

2、电机动力方面采用的是中法兰电机，动力大使水平，垂直，倾斜的三次元动力更加突出，大动力的同时噪音还低。

3、大汉三次元振动筛筛分物料范围广，无论物料的干与湿，精细与粗糙，重与轻，只要在0-400目范围内均可筛分，即使物料是液体的或浆状的只要在600目以内也轻松筛分。

4、大汉三次元振动筛配备有专业清网装置，在筛分物料的过程中基本不会产生堵网现象，极大的提高了筛机的筛分产量和筛分效率。

5、其次针对不同行业的特殊需求，大汉三次元振动筛分机还进行了独特设计，例如加缘式、闸门式、密封型等不同类型。

三次元振动筛工作原理

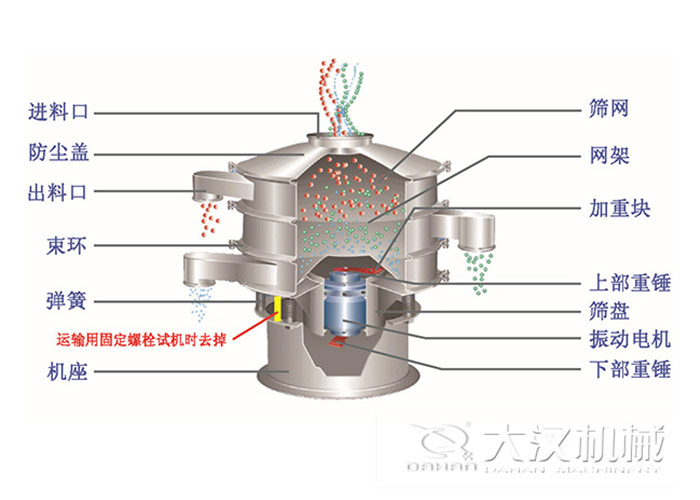

三次元振动筛的激振源是直立式电机，偏心重锤分别安装在电机的上下两端，使原本在做旋转运动的电机改做水平、垂直、倾斜的三次元运动，然后通过这个运动作用于筛面上的物料。只要改变相位角在电机上、下两端的位置，就能够令物料在筛面上的运动轨迹随之变化。

三次元振动筛适用行业

化工行业：树脂、涂料、工业药品、化妆品、油漆、中药粉等；

食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁 山楂粉等；

金属、冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等；

公害处理：废油、废水、染整废水、助剂、活性碳等；

三次元振动筛技术参数

型 号	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直径mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
筛网面积m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
筛网规格（目）	2-500	2-500	2-500	2-500	2-500	2-500	2-500
进料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30	<Φ10	<Φ15	<Φ20
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效筛面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
层数	1-5	1-5	1-5	1-5	1-5	1-5	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3
