旋振筛

旋振筛产品简介



旋振筛通过三维旋转振动，物料在筛网表面做螺旋状运动，从而实现筛分。设备具有多层筛网，能够分选不同粒度的物料，筛分精度可达95%以上，处理能力可达到1-10吨/小时。与传统筛分设备相比，旋振筛的噪音低，工作环境更加友好，且筛分效率提高20%-30%。（这些数据为特定工况参考，实际请以现场试验为准）旋振筛维护简便，筛网容易清洁和更换，能够确保连续稳定运行，提升生产效率和产品质量，是许多生产线中不可缺少的核心设备。



旋振筛产品特点

旋振筛筛分效率高精度高，结构简单换网快，使用灵活可以单层或多层使用，有多种材质可选，型号种类丰富，移动方便可以360度调整出料口方向。

噪音低、效率高，快速换网

体积小、重量轻、移动方便、出料口方向可任意调整，粗、细料自动排出，可自动化或人工作业。

筛分精度高、效率高，任何粉、粒、粘液类均可使用。

筛网不阻塞、粉末不飞扬、筛分可达500目（28微米）过滤可达5微米。

独特网架设计、筛网使用长久、换网方便、仅需3—5分钟、操作简单、清洗方便。

无机械动作、保养简易、可单层或多层使用、与物料接触部位为用不锈钢制作（医药用除外）。

物料运行的轨迹长，筛面利用率高



旋振筛工作原理

旋振筛，由直立式电机作激振源，旋振筛起动后，其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合惯性力，该惯性力强迫筛机振动体作复旋运动，筛框在振动力的作用下连续作往复运动，进地而带动筛面作周期性振动，从而使筛面上的物料随筛箱一同作定向踊跃式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续跳跃运动后从排料口排出，以完成筛分工作。

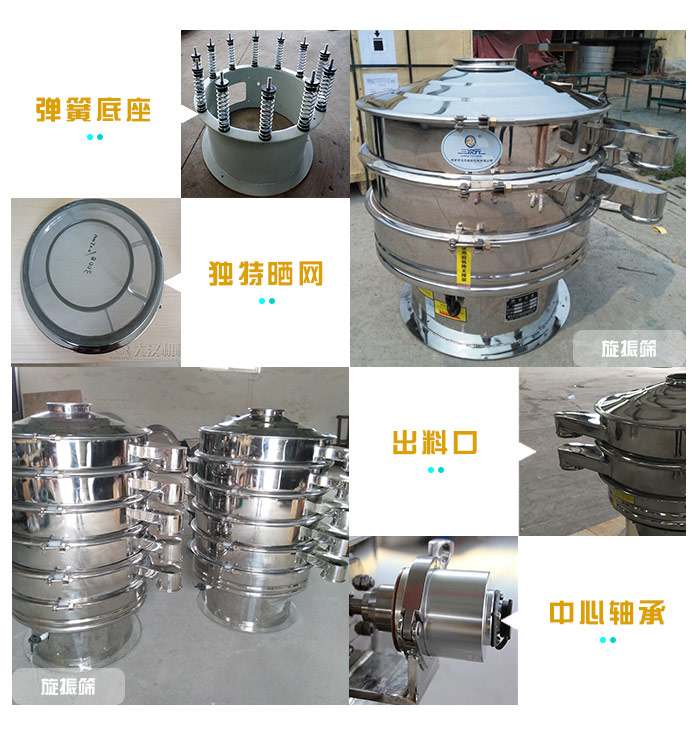

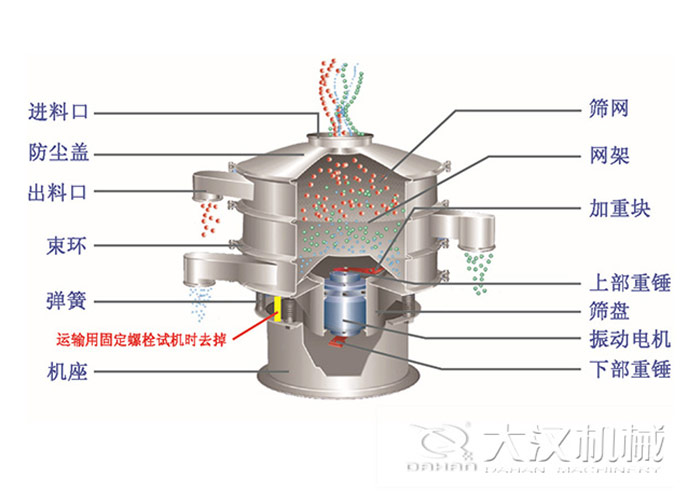

旋振筛结构组成

旋振筛的结构主要由筛框、振动电机、筛网、支撑弹簧和底座组成。筛框由多层筛网构成，适用于不同粒度的物料筛分，具有较强的耐用性和抗腐蚀性。振动电机通过偏心块产生三维运动，使物料在筛网表面做螺旋状运动，确保筛分效率。支撑弹簧用于减震，保证设备稳定运行。底座提供稳定支撑，确保整机在高速运转过程中不产生过大震动。整体结构紧凑，易于安装和维护，适用于各类生产线的筛分需求。

旋振筛适用行业

旋振筛广泛应用于化工、食品、冶金、矿业、制药等多个行业，特别适用于粉末、颗粒和液体的分级与过滤。在化工行业，它可以筛选塑料颗粒、化肥、染料等；在食品行业，则被用于面粉、糖粉、茶叶等物料的筛分；冶金和矿业领域中，旋振筛主要用于矿石、煤粉、砂石的分级。在制药行业旋振筛可以筛选药品原料，确保产品的纯度与质量。

旋振筛技术参数

型 号	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直径mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
筛网面积m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
筛网规格（目）	2-500	2-500	2-500	2-500	2-500	2-500	2-500
进料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30	<Φ10	<Φ15	<Φ20
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效筛面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
层数	1-5	1-5	1-5	1-5	1-5	1-5	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3
